施工例

新設および改修工事の施工例をご紹介します。

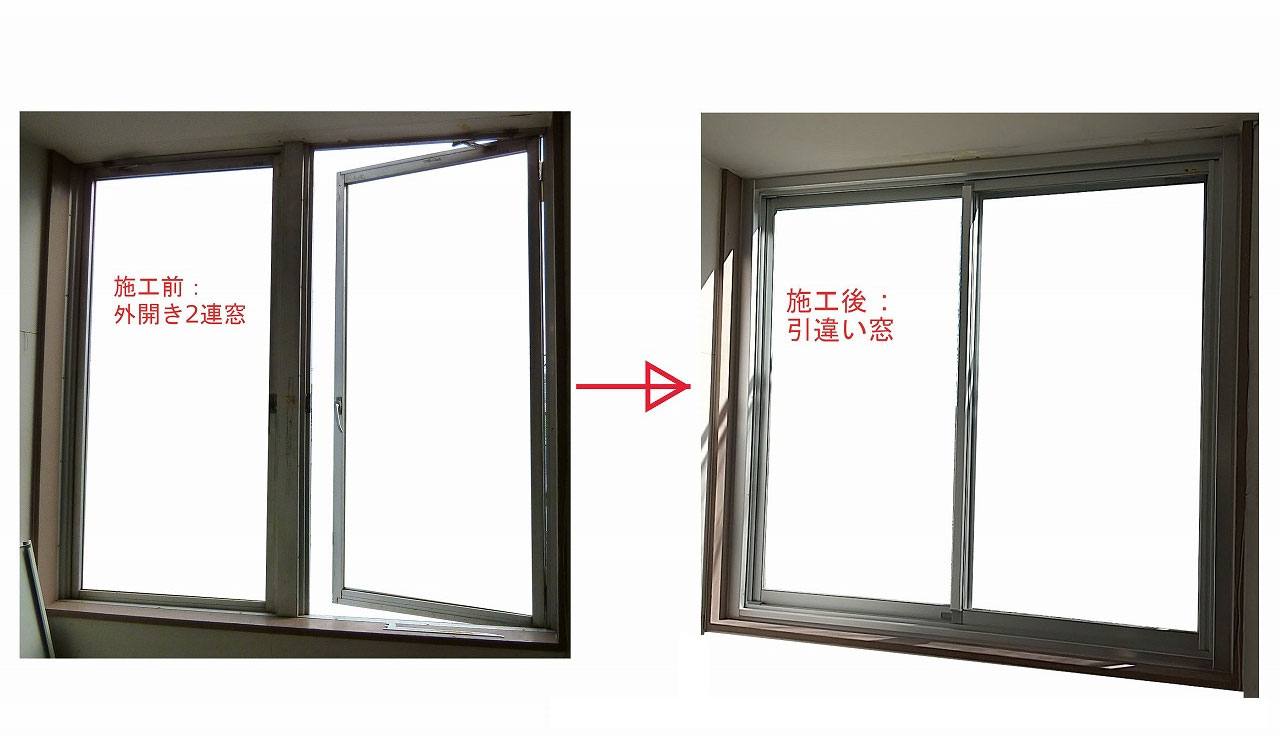

施工前	外開き2連窓	施工後	引き違い窓

2連の外開き窓を引違い窓に交換の施工例です。
この場合、真ん中に連窓方立がついていました。これを切断撤去し、防水処理をします。その後既存枠に下地取付及び切断加工等をしてから新しいサッシを取付します。外部は躯体取合いシール、内部はアルミ額縁及びシールをして1日での完成となります。

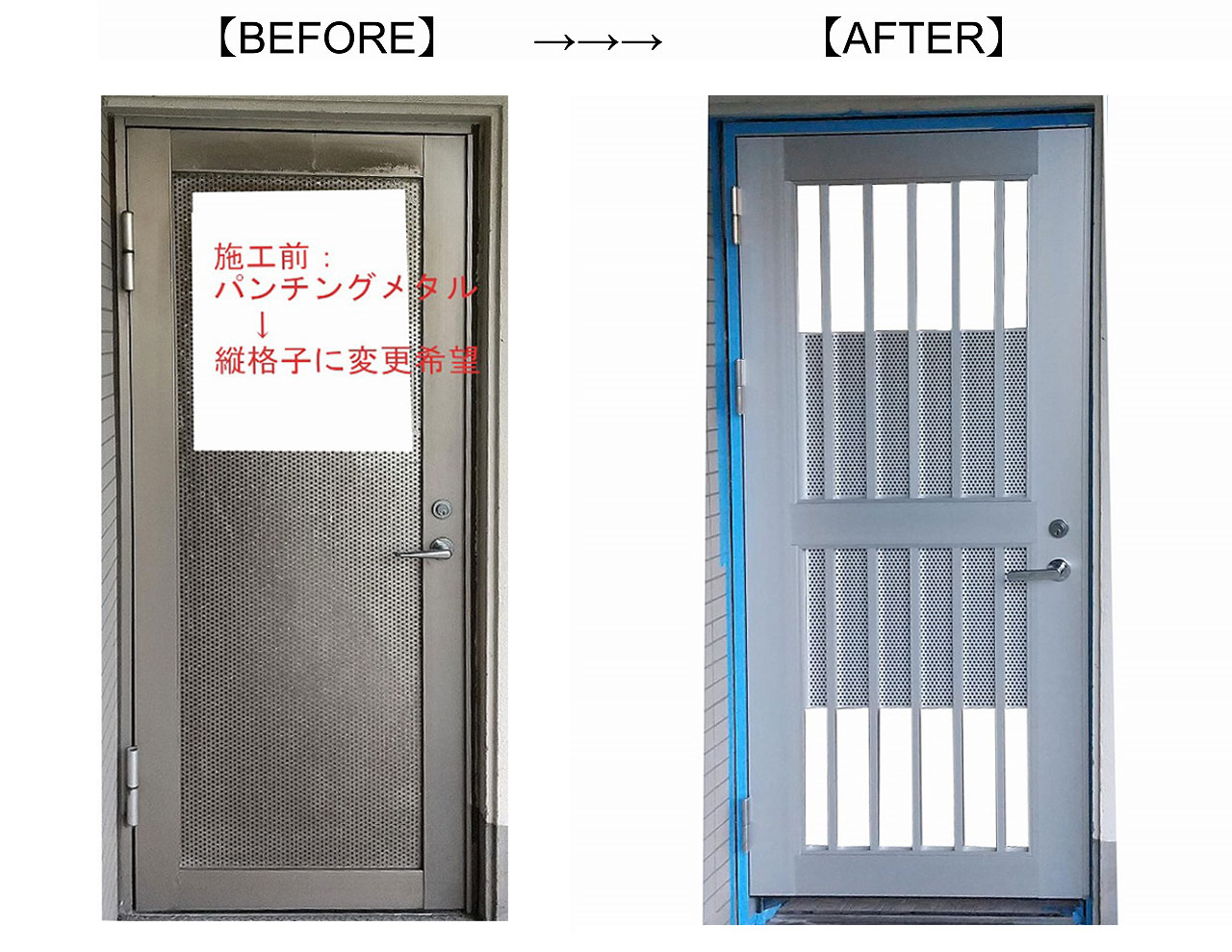

施工前	パンチングメタル	施工後	縦格子

既存枠を斫り撤去し、新設の施工例です。
RCタイル納まりの門扉です。内外シールを撤去、その後既存枠も切断撤去します。更にモルタルを斫り、開口を確保します。その後、枠を建込み、溶接取付となります。最後は躯体取合いシールをして1日での完成となります。

施工前	−	施工後	新規工事

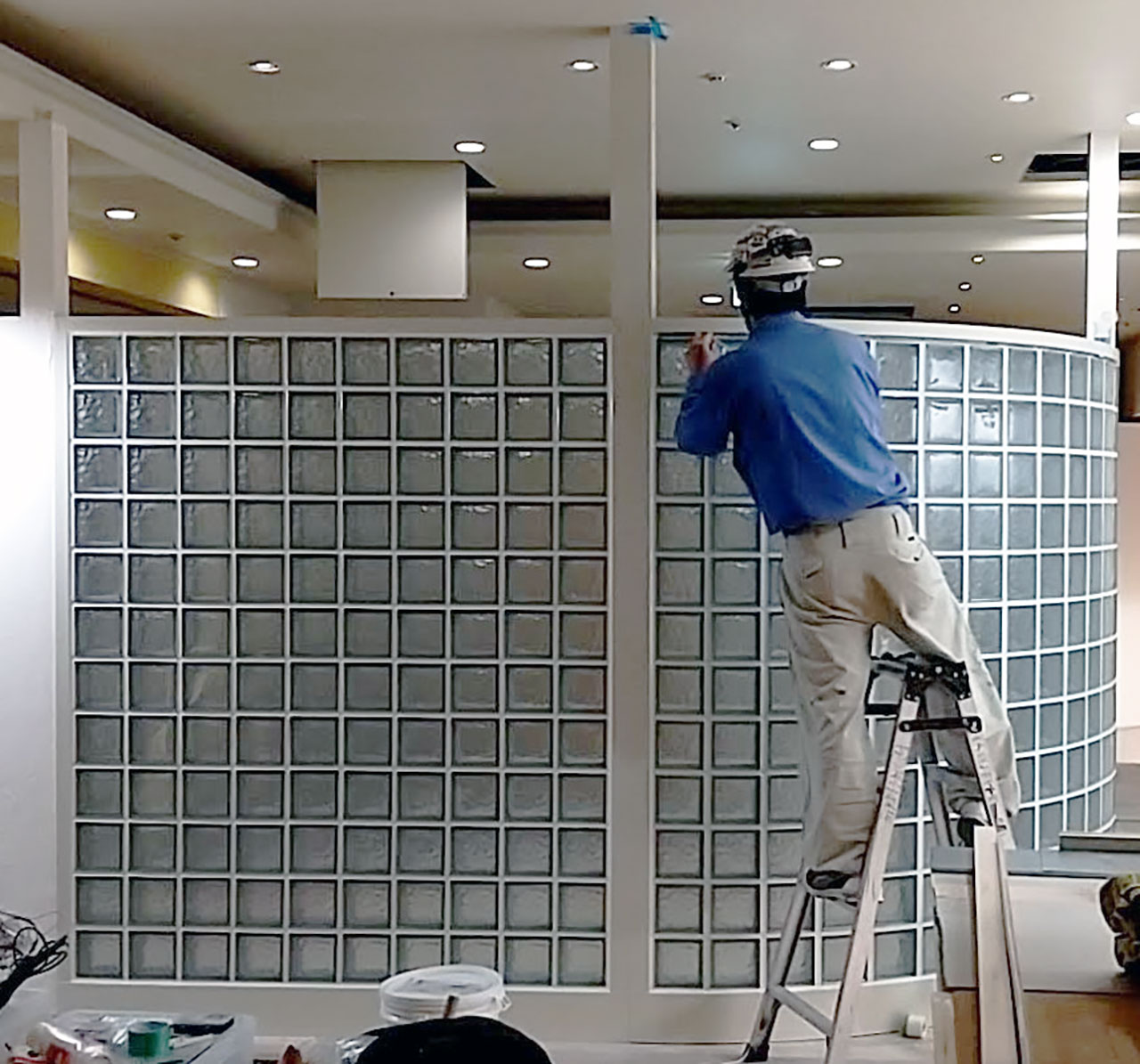

ガラスブロック工事の施工例です。
R付きの場合、1500R以上が必要となります。 1日目でアルミ枠を取付、2、3日目でガラスブロック積み、白セメン目地を乾燥させて数日後、ガラスブロックと枠取合いシールをして完成となります。

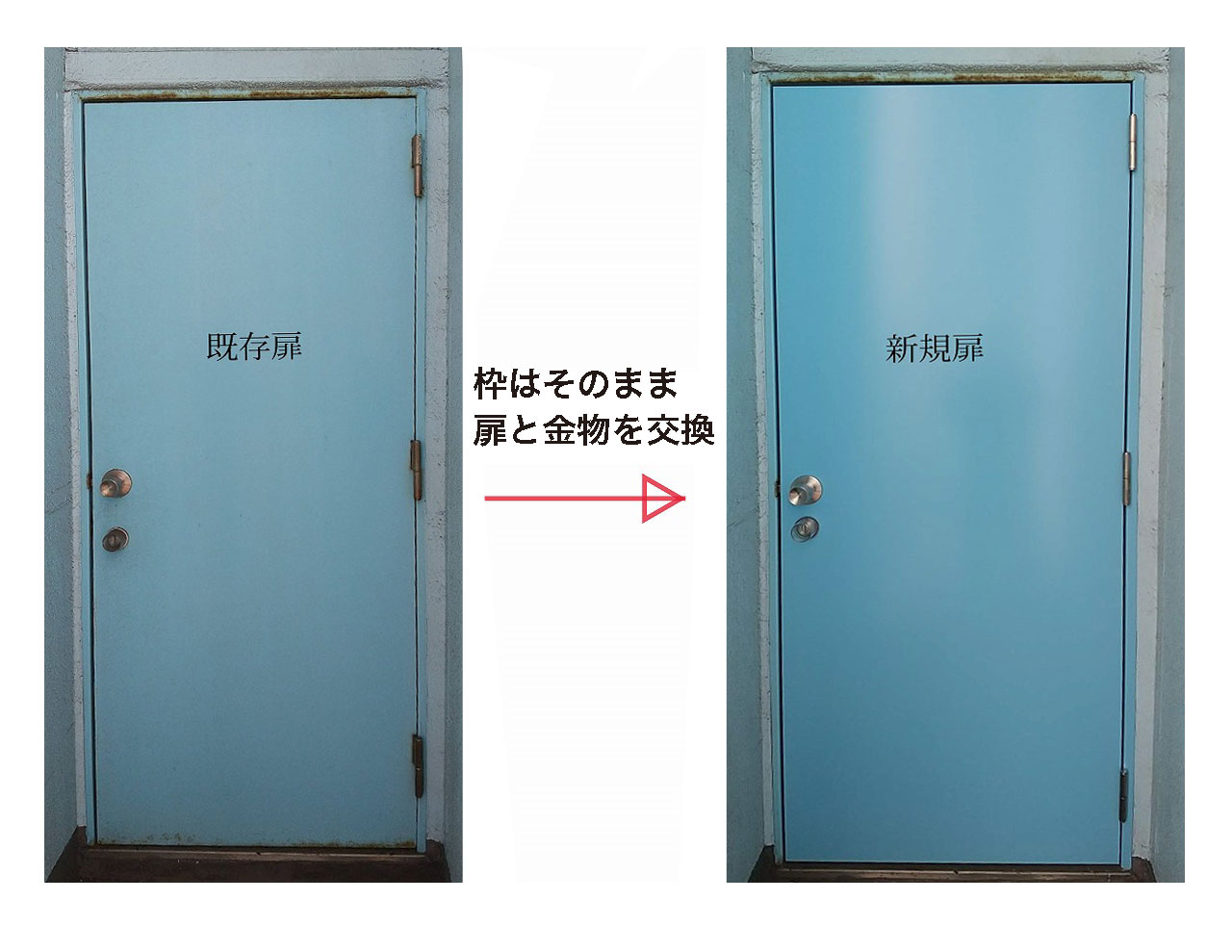

施工前	スチール扉	施工後	スチール扉

スチール扉交換の施工例です。
まず、既存の差込丁番を切断します。切断跡を隠す意味と丁番補強を兼ねて吊元側のみL型カバーを取付けします。戸先側は既存ストライクの高さ位置に合わせて錠前加工をしておきます。扉を吊込み、あとは建付け調整をして完成となります。

施工前	−	施工後	新規工事

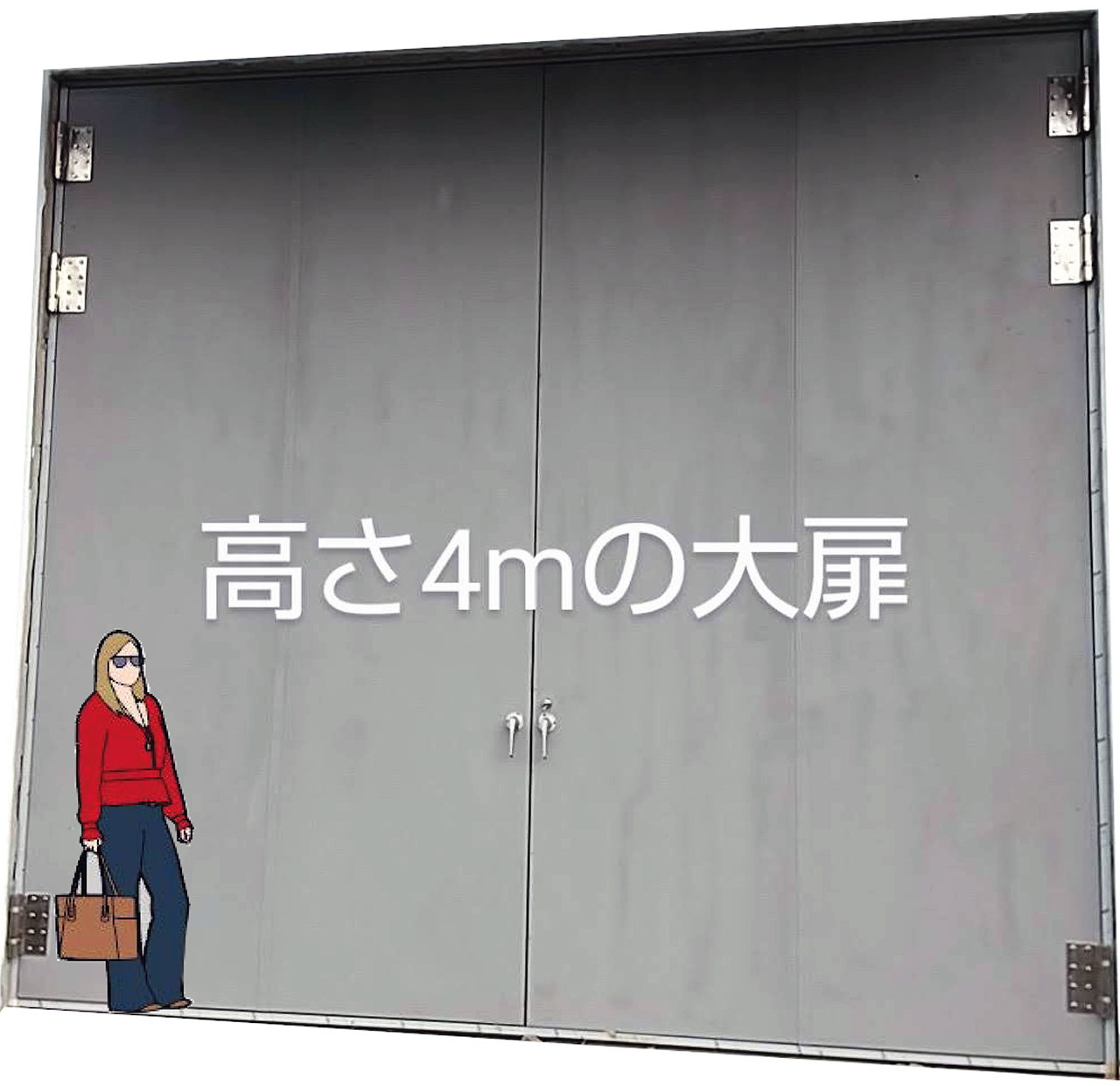

大型スチールドアの施工例です。
某公共施設に於いて、1枚の扉寸法はW2200、H4000で、重量は≒400kgでした。ユニック車で吊りながらの作業となります。 1日目でRC躯体に枠を溶接取付、2日目で扉吊込み、あとは建付け調整をして完成となります。

施工前	一般のドア	施工後	自動ドア

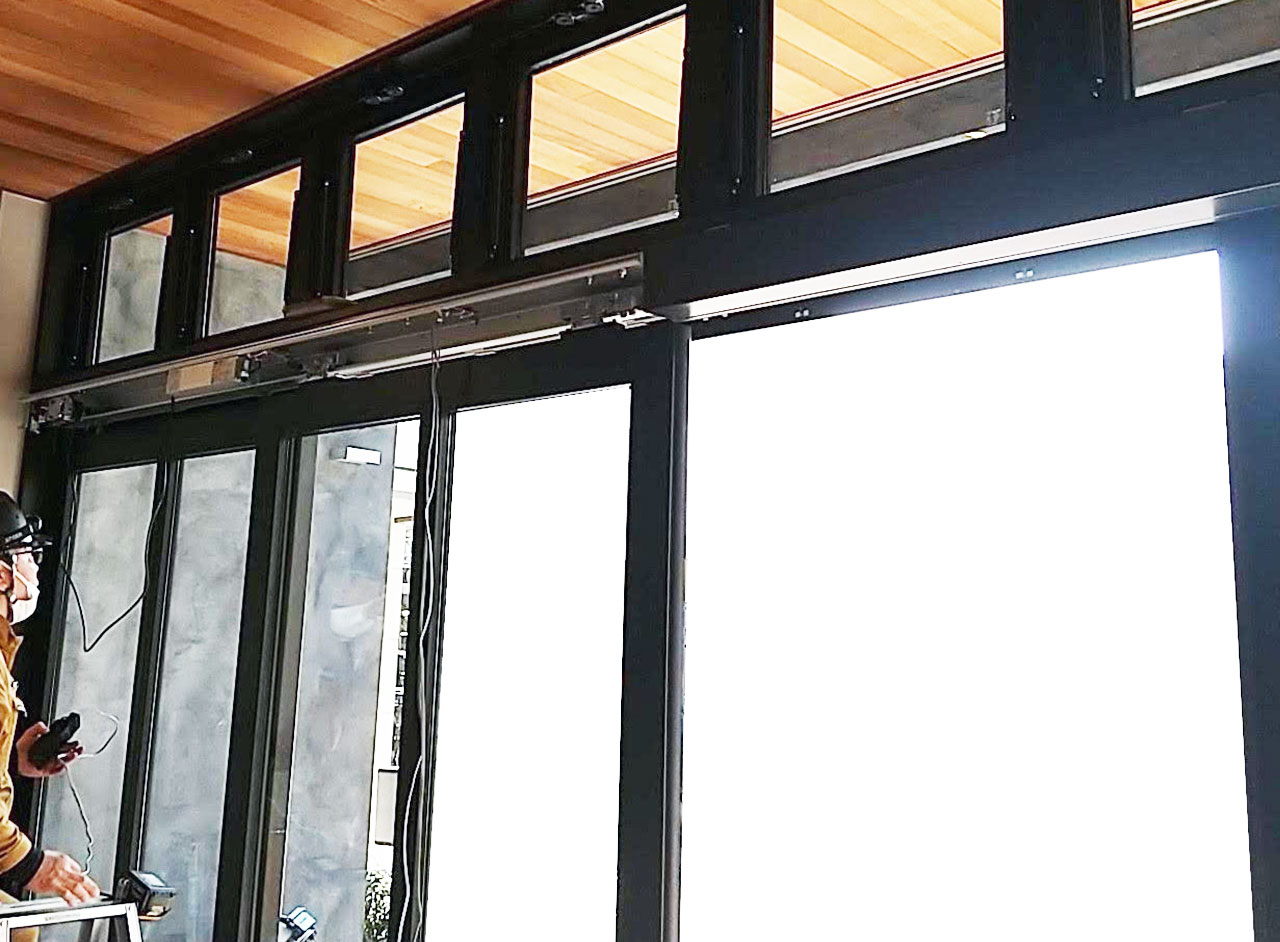

一般ドアを自動ドア化する施工例です。
1日目、既存のハンガー扉を外し、エンジン装置が納まるようなBOXスペースを確保し、エンジン下地を取付します。 2日目、エンジン取付、扉加工吊込み、センサー配線等をしての完成となります。

施工前	−	施工後	新規工事

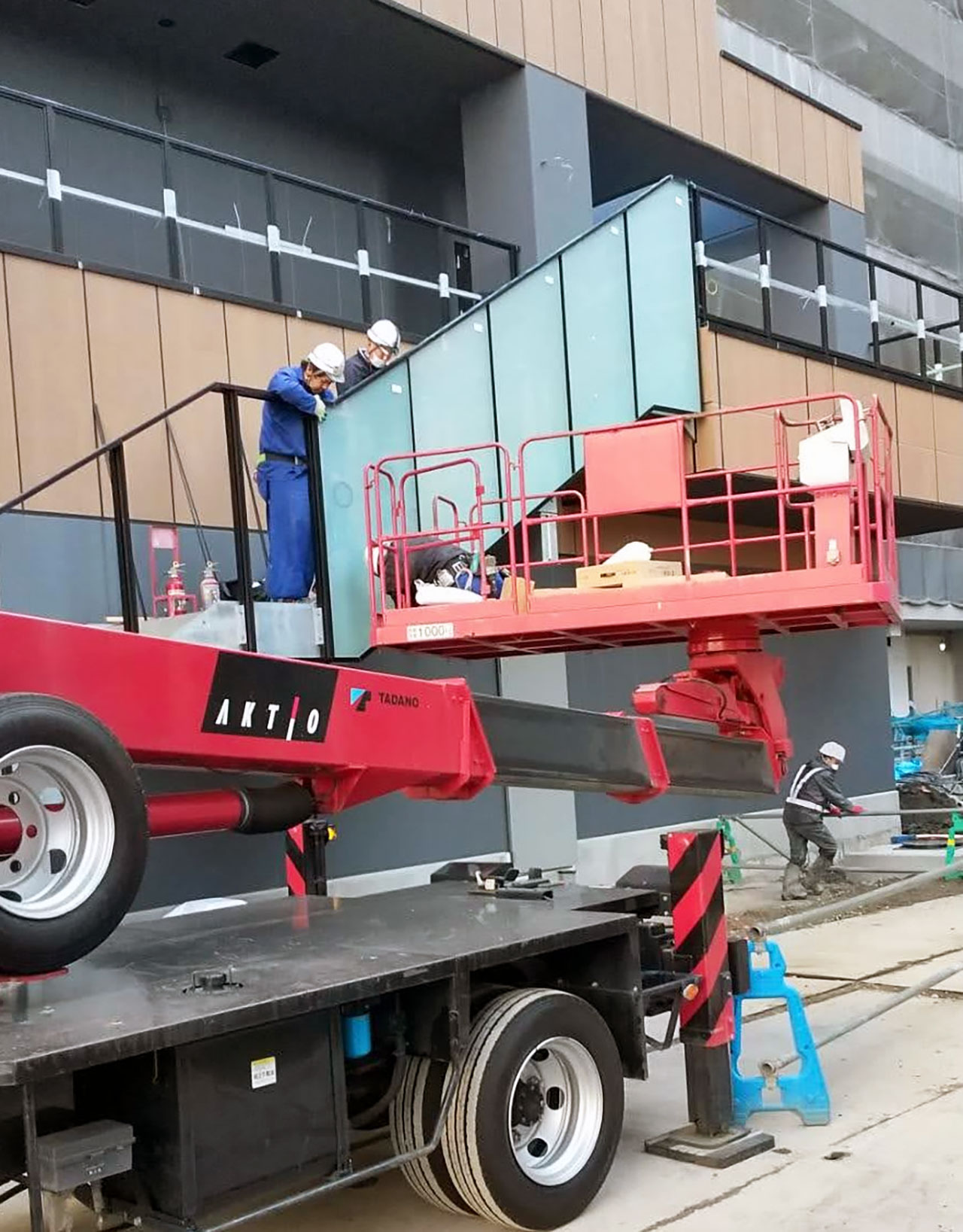

外部手摺異形大板ガラス工事の施工例です。
この場合、内部からはガラスが入らないため、高所作業車を使用して外部からの作業となります。内部側は先付ビード、外部シールをして完成となります。
